DISEÑO DE CIRCUITO CONMUTABLE.

martes, 14 de septiembre de 2010

PRACTICA

PRACTICA GRUPO 6


Felipe Borray
Caterin Peña
Jenifer Moreno
Dennys Urrea


DESCRIPCION DE PRACTICA:

PRACTICA DE ELECTRICIDAD CON CORRIENTE ALTERNAINTEGRANTES:

OBJETIVO GENERAL
El alumno aprenderá a conocer y utilizar los distintos elementos y materiales utilizados en instalaciones eléctricas y comprobará el modelo matemático para solucionar circuitos.

OBJETIVOS ESPECÍFICOS
1. Conocer los distintos calibres de alambres de cobre y la corriente que soportan de acuerdo con su diámetro.
2. Aprender a realizar empalmes con alambres de cobre, de manera segura y de acuerdo a normas establecidas.
3. Aprender a utilizar tuberías, cajas, interruptores y tomas eléctricas en una instalación domiciliaria.
4. Realizar una “serie” para la prueba de conexiones sin exponer la instalación existente a cortos circuitos.


INTRODUCCIÓN
La importancia de las instalaciones eléctricas en el mundo actual, obliga a conocer cada uno de los elementos y de igual manera el principio de funcionamiento de cada uno de ellos, es interesante tener muy en cuenta cuales son los tipos que existen en la actualidad de las instalaciones, así como el riesgo que tenga cada una. Las instalaciones eléctricas por muy sencillas o complejas que parezcan, es el medio mediante el cual los hogares y las industrias se abastecen de energía eléctrica para el funcionamiento de los aparatos domésticos o industriales respectivamente, que necesiten de ella.

MATERIALES Y HERRAMIENTAS
1. alambre de cobre calibre 12
2. alambre de cobre calibre 14



3. dos cajas 5800
4. una caja octagonal


5. una toma doble leviton
6. un interruptor sencillo
7. un plafón o portalámparas


8. cinta aislante

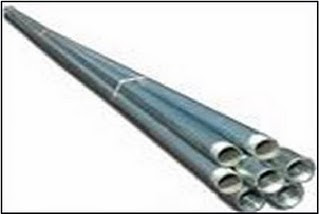

9. tubo conduit pvc ½ pulgada

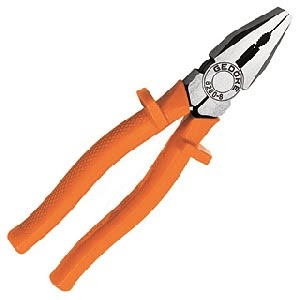

10. alicates aislados

11. destornilladores estrella y pala
12. sonda
13. segueta
14. conectores pvc ½ pulgada
15. borneras
16. pela-cables
17. 1 metro de cable dúplex calibre 12

BREACKER


FUNDAMENTACIÓN TEÓRICA
Se le llama instalación eléctrica al conjunto de elementos que permiten transportar y distribuir la energía eléctrica, desde el punto de suministro hasta los equipos que la utilicen. Entre estos elementos se incluyen: tableros, interruptores, transformadores, bancos de capacitares, dispositivos, sensores, dispositivos de control local o remoto, cables, conexiones, contactos, canalizaciones, y soportes.
Las instalaciones eléctricas pueden ser abiertas (conductores visibles), aparentes (en ductos o tubos), ocultas, (dentro de paneles o falsos plafones), o ahogadas (en muros, techos o pisos).
La evolución de la industria Eléctrica ha traído consigo grandes satisfacciones al Ser Humano que como tal ha sabido aprovechar esta forma de energía en múltiples utilidades, estos grandes avances son fruto del esfuerzo y vida de muchas personas desde científicos, ingenieros, técnicos y hasta el usuario común y corriente que ha aprendido su mejor uso. La seguridad de una instalación eléctrica desde los criterios de diseño hasta su puesta en utilización es materia fundamental para evitar accidentes. En ese trayecto desde el cual el ser humano vislumbró el poder de la electricidad con la presencia de un rayo desde su caverna, o aquel sabio griego Thales de Mileto quién la bautizó con el nombre con la cual la conocemos, o un curioso científico como Benjamín Francklin que con su cometa flotando en una tormenta, inventó el pararrayos que previno muchos accidentes en su época y dio inicio a esta nueva tecnología de protección contra las tormentas eléctricas, y así podríamos nombrar muchas personas que dieron su vida y cuya experiencia la utilizamos ahora en forma cotidiana, hasta sin darnos cuenta.
En ese trayecto para gozar de los beneficios de la electricidad aquellas personas que se preocuparon por investigar y tecnificar el uso de la electricidad asumió muchos riesgos pues desconocían verdaderamente el peligro que envolvía y mediante la prueba y error sucedieron muchos accidentes. En forma paralela otras personas se preocuparon por prevenir los accidentes ocasionados por la electricidad es así que nace la inquietud de investigar este tema definiendo los fenómenos que producen el contacto accidentalidad con la corriente eléctrica y definir como prevenirlos, evitando accidentes, muchos de los cuales han causado muerte en pocos segundos.
Nota:
Para las instalaciones eléctricas en muchos países es habitual usar distintos colores para la funda que aisla el cable conductor. Esta identificación cromática permite atribuir un color determinado a cada función del hilo conductor.
Color negro o marrón para los conductores de fase (o rojo).
Azul claro para los cables neutros (negro en países de habla inglesa).
Verde y amarillo, ya sea a rayas o en espiral, para los cables de tierra.
Este código cromático es de reciente utilización, y hasta no hace mucho tiempo existía otro distinto:
Rojo. Cable de fase.
Negro. Cable neutro.
Verde. Conductor de tierra.

PROCEDIMIENTO.
1 Con la ayuda del pela-cables (galga) determina el calibre de los conductores eléctricos, retira aproximadamente 3cm del aislante a dos pedazos de alambre y realiza un empalme provisional. (Este método no está aprobado por la norma), pero es necesario saber hacerlo en caso de emergencia.
2 Realiza la conexión de la tubería de pvc con las cajas 5800 y octagonales mediante el uso de conectores.
3 Con la ayuda de una sonda realiza el alambrado de la tubería de acuerdo al número de conductores eléctricos (fase, neutro y retorno) necesarios para que el circuito funcione.
3 Instale la toma eléctrica, el interruptor y el portalámparas sin asegurarlos a las respectivas cajas para realizar pruebas de funcionamiento.
4 Realiza un circuito “serie” de pruebas tal y como lo muestra la gráfica. Verificado el funcionamiento del circuito, asegure tanto la toma, el interruptor y el plafón a sus respectivas cajas.

IMAGENES DE LA PRACTICA DE LOS ESTUDIANTES DEL GRADO 10.01- GRUPO 6








video
VIDEO DE LA PRACTICA
